Die schnellste und einfachste Montageverbindung von Holz-Elementen

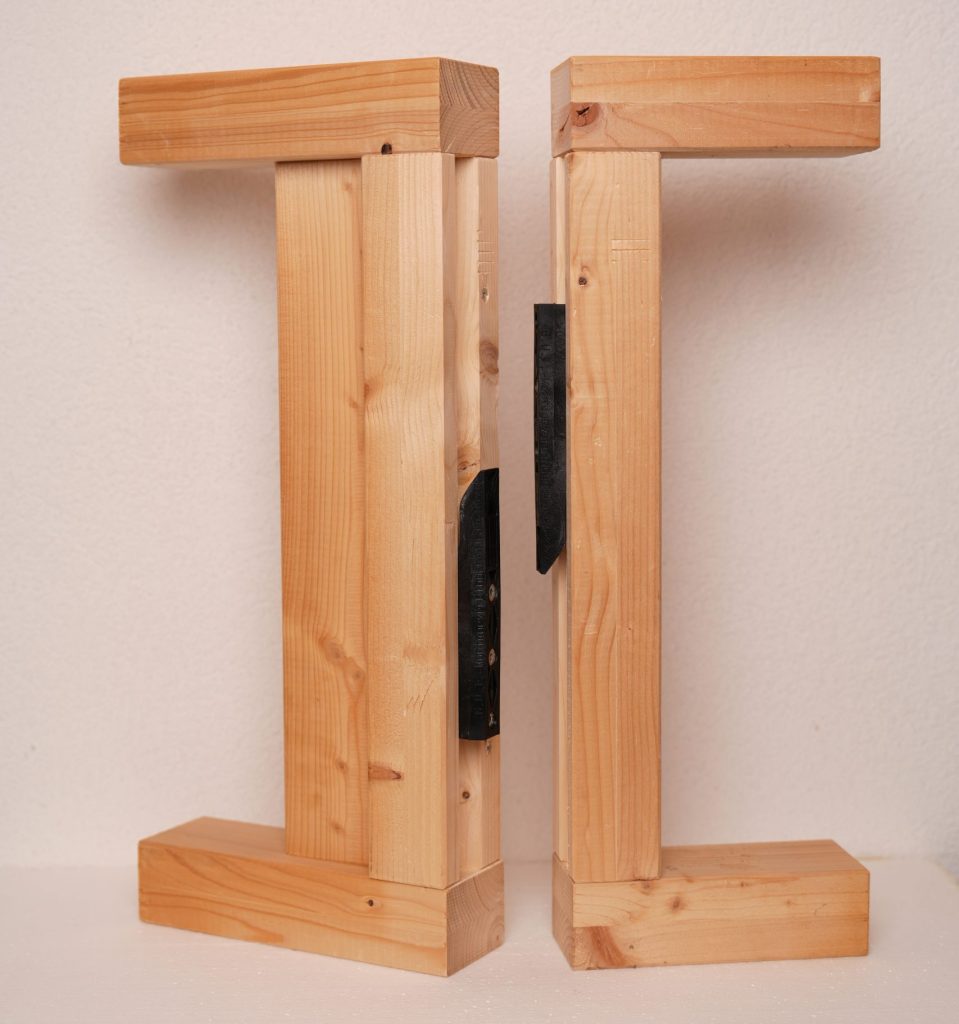

Was ist der G.U.T – Montageverbinder?
Der G.U.T. – Montageverbinder ist eine Neuentwicklung für die rationelle und kostengünstige Platzierung von Elementen im Systembau. Der Verbinder besteht aus hochfestem Polyamid, welches problemlos zu recyceln ist. Die Befestigung erfolgt mit handelsüblichen 6mm dicken Senkholzschrauben.
Vorteile des G.U.T. – Montageverbinders
- witterungsunabhängiges System
- präzise & rasche Platzierung des Elementes
- kürzester, vertikaler Eingreifweg
- ausgezeichnete Gleiteigenschaften
- einfache Montage
- unabhängig von verschiedenen Wanddicken
- einfachste Logik in der Produktion
- minimierter Holzanteil in der Wand (Wärmebrücke)
- bestes Kosten-Nutzen Verhältnis

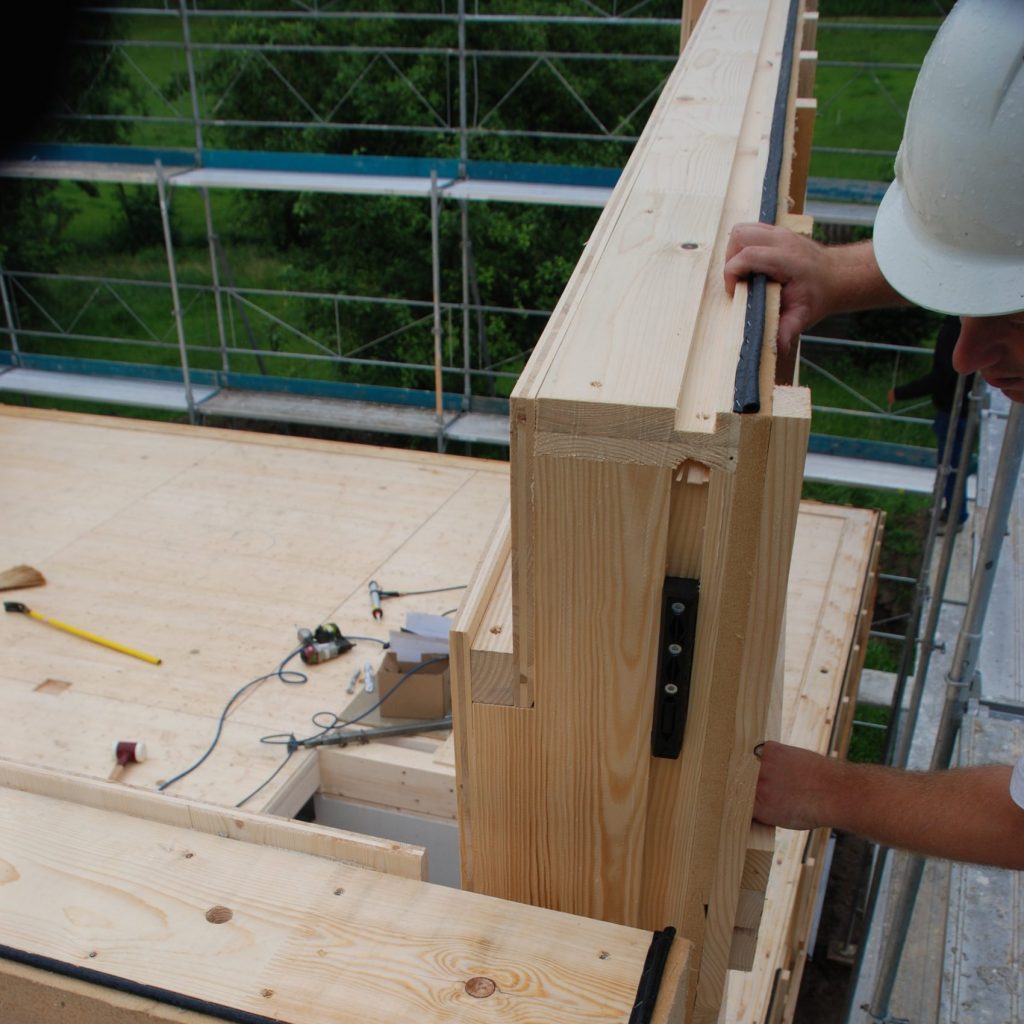

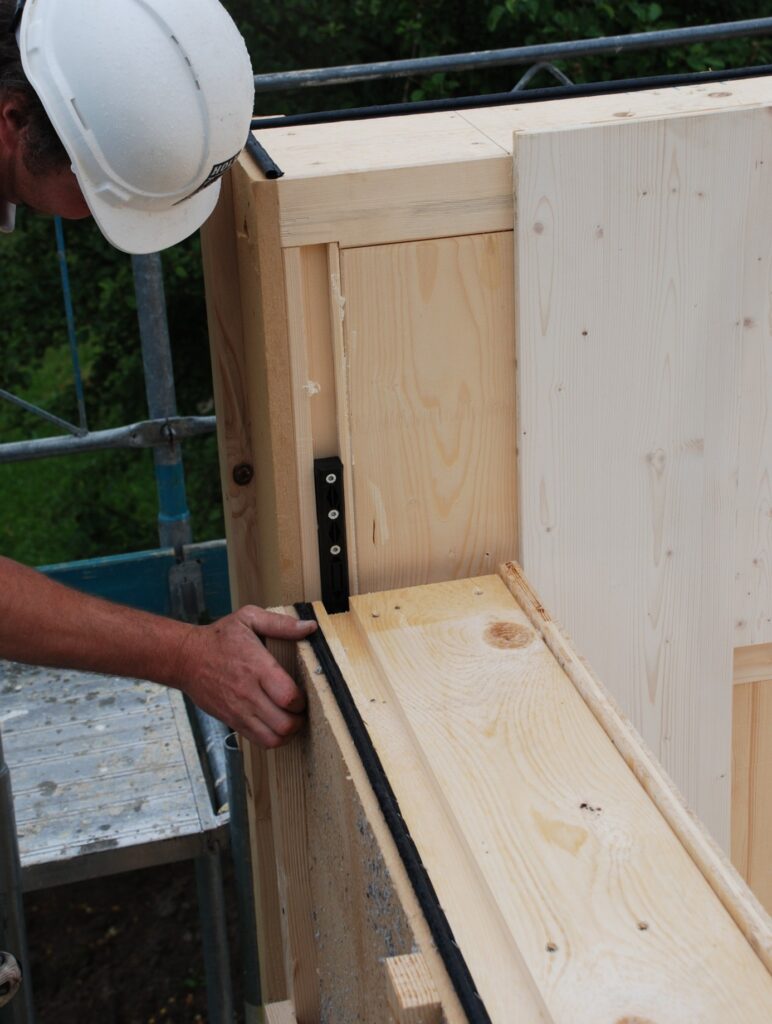

Montage des G.U.T – Montageverbinders
Die Montage erfolgt in einer 17mm tiefen und 30mm breiten Nut, die beliebig positioniert werden kann. Um das Element in der Mitte zusätzlich zu richten, kann bei Bedarf ein Stück Feder eingesetzt werden. Die Plazierung des G.U.T. – Montageverbinders erfolgt entweder durch eine Schablone oder durch einfaches Einmessen. ¨Die Verbindung weist vertikal eine Toleranz von ± 7mm auf, um allfällige Montagetoleranzen aufnehmen zu können. Die gesamte Länge der Verbindung beträgt 290mm.
Die Positionierung der Nut kann im letzten – oder in einem zusätzlich aufgeschraubten Ständer erfolgen. Nach Bedarf könnte auch eine Nut für ein Dichtungsband eingefräst werden.
